STATION LEGMEERPOLDER IN MODEL

STATION LEGMEERPOLDER is eigenlijk een facultatieve halte, het gebouw droeg nummer 39.
Er werd gestopt op verzoek, hetgeen middels een paars haltesein werd aangegeven.



Legmeerpolder gezien vanaf de "Straatzijde": typisch HESM type III.
De gevel is vlak aan de straatzijde. Aan de perronzijde springt de gevel in.
We kijken richting Uithoorn.

Station Legmeerpolder (halte 39) in de 40-er jaren.
Zicht op de zuidelijke zijgevel en een stukje perrongevel
Het perron lijkt met grind te zijn uitgevoerd, maar is niet goed te zien.
Bron: Stationsweb


Woning 39 = Station Legmeerpolder.
Bron: Wim Wegman.



Het originele sporenplan van Legmeerpolder: Een enkel doorgaand spoor en een wissel met een doodlopende aftakking.
Bron: Nationaal Archief den Haag.



Hoewel er prachtige muurplaten met baksteenmotief te koop zijn, denk ik erover om, deels ook uit nieuwschierigheid, eens de gebouwen d.m.v. Lasercutting laten maken.

Daartoe is het nodig een bekwame tekening te hebben die begrepen wordt door een CNC lasercutter.


De straatgevel is a-symmetrisch en typerend voor de type III van de HESM

REAL MODELL maakt realistische muurplaten met kruisverband voor spoor 0.




CAD-TEKENPROGRAMMA
Men kan daar verschillende formaten voor gebruiken zoals *.dwg van AutoCad.
Ik werkte altijd met AutoCad2000, maar dat functioneert niet bij mij onder Windows XT en 7, dus ik moest upgraden.

Ik heb daartoe AutoCad LT 2012 (gratis proefversie) geïnstalleerd, maar het duurde 2 uur voordat het geïnstalleerd was en er viel gewoon niet mee te werken op mijn laptops, hij bleef steeds hangen, haperend beeld, corrupte files. Het was heel irritant om mee te werken.



Tja, wat zal ik zeggen? Vast een geweldig pakket maar voor mij te veel gedoe.

De menustructuur van AutoCad is zo complex dat je de meeste tijd bezig bent met zoeken hoe je iets gedaan krijgt.

Ik heb het geïnstalleerd op een 32 bits laptop met Windows XP professional en op een splinternieuwe 64 bits ASUS met Windows 7 home premium en op beide laptops ontstonden herhaaldelijk irritante problemen.

Vreemd genoeg leverde de 64 bits versie het meeste gedoe en was het langzaamste.
Problemen met printen, hatching was ingewikkeld en hatches van baksteen bleken niet makkelijk scaleable, etc... kortom: veel te ingewikkeld en een te zwaar programma voor mijn laptops en voor mij.

Wellicht te weinig geheugen op de laptops, ik weet het niet, maar ongeschikt voor mijn doeleinden.
Ik heb ook geen zin om een dure opleiding te volgen voordat ik een programma kan bedienen.

Exit AutoCad, enters Draft-IT.




Draft-IT ging wel goed, geen enkel probleem met installeren, dus Draft IT Pro versie 3.0.8 (proefversie) van CAD-Logic werd het.
Voor mij een verademing!

Vooral omdat het simpel te bedienen was.
Bij het opstarten kun je kiezen welke uitvoering je wilt gebruiken.



DRAFT-IT een prettige interface met een voor mij logische menustructuur.
De "skin" is eenvoudig te wijzigen.

Prettige interface. De menustructuur vind ik intuïtief en logisch, ik kon makkelijk alles vinden, het hatchen (met bakstenen) is geen enkel een probleem (wel polylines voor de omtrek gebruiken) en de hatch was makkelijk scaleable, zodat de bakstenen de juiste maat hebben.
Maar een solid fill werkt voor geen meter.
Kortom"Draft-IT" heeft een paar problemen, maar doet alles wat ik op dit moment nodig heb en snel en eenvoudig zonder ingewikkelde menustappen.
Export en import van verschillende beeldformaten gaat eenvoudig.

De laptops zijn geen moment blijven hangen, printen gaat meteen goed.

Ik heb momenteel de proefversie die 14 dagen gratis is.

De Pro versie kost 99 pond (momenteel [augustus 2011] ongeveer 113 euro), wat ik een acceptabele prijs vind, ik overweeg serieus om 'm aan te schaffen.


Om te beginnen een test met een geveltje van station LEGMEERPOLDER (ik moet nog controleren of links/rechts niet verkeerdom staat):

Door de elementen in Layers te verdelen kun je ze apart weergeven en elke layer kan een eigen kleur krijgen.

De kleuren volgens de RGB standaard bepalen of de laser gaat doorsnijden of alleen maar oppervlakkig 'graveren' en daarmee een reliëf creëren.
ROOD    = doorsnijden
BLAUW  = graveren.



Contouren van de straatgevel. Deze tekening maakt dat de laser een stukje MDF van 2 of 3 mm. uitsnijdt, de weergegeven kleur kan verschillen per monitor, maar hoort "RGB rood" te zijn. De tekening is gemaakt met polyline, anders lukt het hatchen (met bakstenen) niet.



Dezelfde gevel, maar in een andere layer, hier de baksteen hatch.
In "RGB blauw" om te graveren. Immmers rood zou allemaal kleine losse baksteentjes opleveren....
Hier is een halfsteens ("Brick 1") metselverband gekozen, even om te oefenen, het moet natuurlijk een "kruisverband" zijn, wat in Draft It Hatch Pattern "Brick 3" heet.












GEVEL STRAATZIJDE, de voeg is met een bestaande baksteen hatch gemaakt, maar is iets te hoog.
Ik heb besloten de bakstenen toch maar zelf te tekenen.


ZIJGEVEL RECHTS, deze gevel is iets smaller omdat de perronzijde hier terugspringt. In het begin was daar een afdakje aan perronzijde.


ZIJGEVEL LINKS.
Ik moet de deur en net kelderraampje nog 'ontbakstenen'.

GEVEL PERRONZIJDE, de perronzijde heeft om te laten maken eigenlijk 2 gevels want het linkse deel met het afdakje springt wat terug.




KARTONNEN PROTOTYPE
Op foamkarton de tekeningen testen. Het gebouw lijkt simpeler dan het is.



Check, check and recheck......



HESM type III: WILNIS vanuit de lucht: studie van de dakconstructie..Bron: Google Maps.


HATCH versus ARRAY
Hoewel de Hatch functie een makkelijke optie lijkt, valt het in de praktijk tegen, want het hatchpatroon komt niet mooi uit. Ik ben nu overgegaan op het tekenen "met de hand" en gebruik daarbij de "ARRAY" optie. Het is meer werk, maar het resultaat is realistischer.
Arnold Spitteler heeft, heel sympathiek, aangeboden om de bakstenen voor mij in te tekenen, maar ik wil de techniek zelf in mijn vingers krijgen en ga het daarom eerst zelf proberen. Ik heb besloten de bakstenen zelf te tekenen, het werk valt wel mee als je het slim doet met copy.

HOLLANDSE BAKSTENEN
De bakstenen zelf hoef je niet te tekenen. Alleen de voegen volstaan.
In de praktijk zal een voeg ongeveer 1 cm(=10mm) dik zijn, dat wordt in schaal Nul: 10mm/45 = 0,22 mm.

De Nederlandse baksteen is ongeveer 21 x 5 cm. (=210x50 mm)  op schaal wordt dat 4,7 x 1,2 mm (naar boven afgerond).
In Draft-IT kun je de via de menuoptie "Views & Settings->Pens" de pendikte instellen en dan de voegen tekenen (Zie: Pen16).

Pendikte definiëren gaat eenvoudig.

Je hoeft slechts de liggende en staande voeg te tekenen en met "Copy" of "Array" herhalen.

Alleen de liggende en staande voeg volstaat. De voeg is iets groter, zodat de ingesloten witte ruimte (=baksteen) exact de goede maat heeft (= 21x 5 cm). De hartlijnafstand van de voeg is de baksteen plus de dikte van de halve voeg dat wordt 215x55 mm. Dus op schaal:  4,8 x 1,2 mm.





Omdat de voeg wordt gegraveerd komt die in het blauw.





VOORTSCHRIJDEND INZICHT: VOEGEN
Navraag leert dat de laser de pendikte van de layer negeert, dus ik kan geen pendikte gebruiken om de voegdikte te definiëren, ik moet een solid fill maken. Jammer. Weer extra werk.
De breedte van de voeg is op schaal ongeveer 0,2 mm. Ik moet even uitzoeken hoe breed de snede wordt bij laseren.
De Solid Fill optie is in Draft-IT in principe aanwezig, maar werkt niet goed. Dat wil zeggen als je een vlak met binnenliggende "eilandjes" (bakstenen) een solid fill geeft, dan overschrijft hij ook de eilandjes c.q. de bakstenen, dus voor voegen is die optie niet bruikbaar helaas.
Op zoek naar een oplossing....



UPDATE 2013:
De Solid Fill van Draft-IT blijft voor problemen zorgen.
Het pakket is wat dat betreft niet goed uitontwikkeld en het bevat nog teveel bugs.
Ik heb besloten over te gaan op DraftSight, het is helaas wat complexer in de bediening, maar het werkt tenminste.




EASY LASER

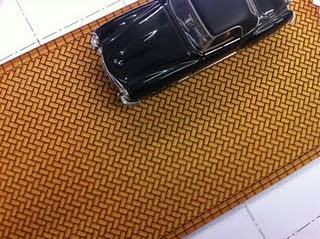

Huib Maaskant heeft met een proefstuk van straatklinkers een goed resultaat bereikt met het Nederlandse bedrijf EasyLaser. (Persoonlijke mededeling)

Easy Laser heeft een perfect werkstuk afgeleverd.
bron: Huib Maaskant


Ik ga, denk ik, de files opsturen naar Easy-Laser en kijken wat er gebeurt.....

PERRON
Een deel van het perron wil ik in kasseien uitvoeren.
Er zijn verschillende maten in m.m. [daarachter maten op schaal 1:45]
*130x130 [2,8x2,8]
*150x150 [3,0x3,0]
*100x170 [2,2x3,8]
*  70x  90 [1,6x2,0]
*120x180 [2,7x4,0]
*140x200 [3,1x4,4]

Ik ben nog aan het uitzoeken hoe ik dat het beste kan realiseren. Misschien ook laten laseren?
Er zijn kant en klare platen te koop bv Vanpisol of Real Modell.
Anders de klassieke methode met klei of gips en dan klinker voor klinker met de hand aanbrengen met een stempeltje....
